UNPARALLELED LTD este unul dintre cei mai importanți producători și furnizori de ansamblu de ghidaj liniar din China. Având o experiență bogată, vă așteptăm cu căldură să cumpărați ansamblu de ghidaj liniar avansat fabricat în China aici din fabrica noastră. Acceptăm și comenzi personalizate.
Când construiți etape de poziționare a semiconductoarelor de mare-viteză sau portaluri de inspecție optică, controlul mișcării este la fel de fiabil ca planul de referință pe care alunecă. Abaterile mecanice microscopice se traduc direct în estompare focală, întârziere a senzorului și erori de calibrare.

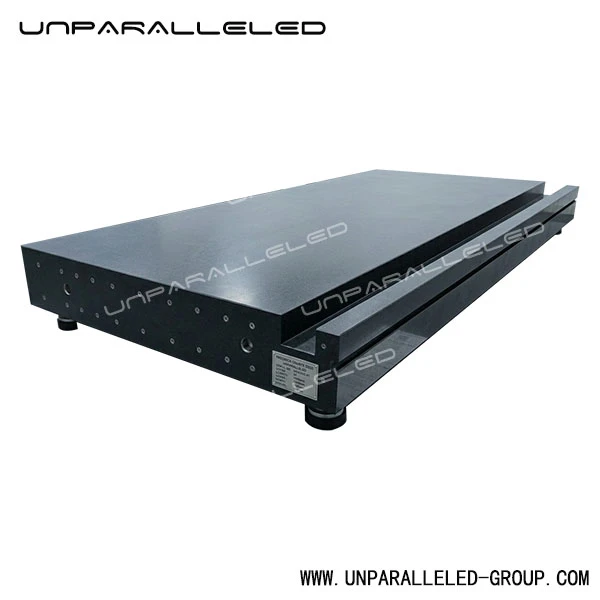

Baza de rulment de aer UNPARALLELED® Ultra-Precision Granite combină stabilitatea geologică a granitului nostru negru exclusiv de-densitate mare cu șine de ghidare liniare-personalizate. Proiectat pentru o mișcare fără frecare, acest ansamblu monolitic servește drept fundație structurală pentru cele mai solicitante aplicații de cameră curată din lume. Îndepărtând histerezisul mecanic, dependențele de lubrifiere și uzura rulmenților a ghidajelor tradiționale din oțel, oferim un standard de referință pe viață care își menține toleranțele la nivel de-nanometru în cicluri continue, de{6}}accelerare ridicată.
De ce UNPARALLELED® Granit negru natural?
Nu toată piatra este creată egală. În timp ce mulți producători regionali se bazează pe marmură gri mai moale și mai ieftină, care se deformează în condițiile schimbărilor de mediu, avem o poziție fără compromis împotriva înlocuirii materialelor.
Fiecare bază este extrasă din rezervele noastre selecte de granit negru UNPARALLELED®. Având o densitate ultra-de aproximativ 3100 kg/m³, acest material conține o structură cristalină densă, interconectată, bogată în cuarț. Oferă un coeficient de expansiune termică (CTE) incredibil de scăzut, de până la zece ori mai mare decât amortizarea vibrațiilor din oțelul structural și imunitate completă la rugină și coroziune chimică. Este literalmente îmbătrânit de Pământ de milioane de ani pentru a garanta zero stres intern rezidual.
controlul calitatii
Specificații tehnice și standarde
Suntem singurul producător din industrie care deține certificări ISO 9001, ISO 45001, ISO 14001 și CE simultan. Fiecare ansamblu este procesat în unitatea noastră de-climă controlată de 10.000 m² (20 de grade ± 0,1 grade) construită pe o fundație anti{-de grad militar-de 1000 mm grosime, pentru a ne asigura că măsurătorile noastre rămân complet izolate de zgomotul ambiental.
| Parametrul tehnic | Valoarea specificației | Conformitate standard |
| Tip material | Granit negru UNPARALLELED® autentic | Densitate: ≈ 3100 kg/m³ |
| Toleranță la planeitate | Nivel sub-micron/Nanometru- (până la nota 000) | DIN 876 / ASME GGG-P-463C |
| Rectitudinea șinei de ghidare | < 1.0μm over 1000 mm | Metrologie verificată prin Renishaw Laser |
| Rugozitatea suprafeței (Ra) | Mai mică sau egală cu 0,1 μm (finisare în oglindă) | Profil de rugozitate digitală Mitutoyo |
| Inserții filetate | Inserții din oțel inoxidabil/Invar- | Post{0}}producție epoxidică pentru a preveni stresul |
| Greutatea maximă a componentelor | Până la 100 de tone (bloc dintr-o singură bucată) | Capacitate de macara rulantă complet integrată |
| Dimensiuni maxime individuale | 20 m × 4 m × 1 m (personalizat) | Prelucrat pe centre de șlefuire de-clasă mondială |
servicii
Avantajele de bază ale performanței
- Sină de rulment-aerului în trepte integrată: umărul lateral de precizie-solului permite pucurilor cu rulment-aerului să facă referire atât la planul orizontal, cât și la cel vertical simultan. Acest lucru asigură un control impecabil al înclinării, ruliului și viciului pentru cărucioarele în mișcare.
- Fără frecare, fără uzură-Durată de viață: deoarece rulmenții de aer plutesc pe o peliculă subțire de aer sub presiune (5 - 10μm), nu există niciun contact fizic. Precizia structurală a ghidajului de granit rămâne identică în ziua 10.000 ca și în prima zi.
- Verificarea-de-modernă-metrologie: nu presupunem că precizia-o dovedim. Folosind nivelurile electronice diferențiale WYLER fabricate în Elveția-(0,5um) și interferometrele laser Renishaw, mapăm fiecare micrometru de planeitate. Fiecare ansamblu este livrat cu un certificat de calibrare trasabil la Institutul Național de Metrologie.
- Compatibil cu camerele curate și cu vidul: Fără lubrifianți mecanici, grăsimi și polimeri de eliberare a gazelor, această bază de granit este gata pentru integrare directă în mediile de litografie cu semiconductori de clasa 1 ISO și fabrici de napolitane.
certificate
Aplicații industriale tipice
- Litografia semiconductorilor și inspecția plachetelor (AOI/{0}}Ray)
- Mașini de măsurat în coordonate (CMM) și stații de metrologie
- Paturi de micro-prelucrare cu laser femtosecundă și picosecundă
- Etape portal de poziționare XY cu mai multe axe ale motorului liniar
- Aparate de acoperire cu celule solare Perovskite și echipamente de inspecție pentru baterii cu litiu
FAQ
De ce este preferat granitul negru față de turnările minerale sintetice pentru ghidajele cu rulmenți cu aer?
În timp ce turnările minerale (granit epoxidic) oferă o amortizare remarcabilă a vibrațiilor pentru paturile structurale ale mașinilor CNC, ele conțin lianți polimerici care se pot îmbătrâni chimic, se pot scurge sau eliberează gaze sub vid. Pentru planurile de referință absolute care au toleranțe sub-micron, granitul negru natural rămâne superior din punct de vedere geografic, deoarece are stres structural intern zero și nu se schimbă de-a lungul deceniilor de utilizare.
Cum vă asigurați că inserțiile metalice filetate nu deformează granitul în timp?
Ancorele tradiționale cu expansiune mecanică introduc stres localizat imens, care distorsionează suprafața plană din jur. Perforăm buzunare supradimensionate precise și asigurăm inserțiile noastre din oțel inoxidabil sau cu expansiune redusă-Invar folosind rășini epoxidice brevetate, cu contracție redusă-în camera noastră curată. Acest lucru izolează granitul de stresul de montaj.
Putem personaliza modelele orificiilor de montare și dimensiunile totale?
Da. Operăm centre de șlefuire și prelucrare CNC personalizate capabile să manipuleze blocuri individuale de până la 20 m lungime. Executăm modele personalizate de găuri, fante T-, caneluri de vid și șine de ghidare secundare direct pe desenul dvs. CAD.
Solicitați o ofertă tehnică (Ghid RFQ)
- Pentru a ajuta echipa noastră de ingineri să vă ofere o ofertă precisă și rapidă, vă rugăm să pregătiți următoarele detalii pentru întrebarea dvs.:
Desene CAD: formatele preferate sunt .STEP, .IGS sau .PDF care arată dimensiunile și toleranțele critice.
Precizie țintă: Specificați gradul de planeitate necesar (de exemplu, DIN 876 Gradul 00) și cerințele de dreptate a șinei.
Cerințe de inserare: dimensiunea filetului, adâncimea și forța de tragere-țintă, dacă este cazul.
Mediu de aplicare: Temperatura de funcționare, constrângerile de umiditate, clasa camerelor curate sau nivelurile de vid.
